A megalapozott geotechnikai döntésekhez ismerni kell a talaj- és talajvíz-viszonyokat. A talajfelderítés célja, hogy a tervezett építményhez megbízható geotechnikai alapadatokat szolgáltasson.
Húzd a csúszkát
A talajfelderítés előkészítő geotechnikai munka: minden olyan információt összegyűjtünk, amelyre a tervezőnek szüksége van. Az adatgyűjtés és a tényleges talajfeltárás eredménye a talajvizsgálati jelentésben kerül összefoglalásra.
A megfelelő alapozás biztosítja, hogy a süllyedések, ferdülések és felmenő szerkezeti repedések elkerülhetők legyenek.
A felderítés költsége töredéke annak, amibe egy nem felderített talajprobléma utólagos kezelése (pl. utólagos cölöpözés, injektálás, stb.) kerül.
A magas talajvízszint, üreg/pince jelenléte vagy puha talajok előzetes ismerete csökkenti a kivitelezési kockázatokat és a határidő-csúszást.
A tényleges feltárás megkezdése előtt kimegyünk a helyszínre, és összegyűjtjük a területre vonatkozó már létező adatokat. Helyszínismeret + dokumentumkutatás.
Az adatgyűjtés alapján feltárási tervet készítünk: hány feltárás, milyen mélységgel, milyen módszerrel. Ezt követően a kijelölt módszerekkel helyszíni feltárás történik.
Az adatgyűjtés célja, hogy a tényleges talajfeltárás megkezdése előtt minél több releváns információ álljon rendelkezésre a tervezési területről. Két fő irány: helyszíni szemle és elérhető dokumentumok, térképek, adatok áttekintése. Ezek együtt biztosítják, hogy a feltárási terv jól előkészített legyen.

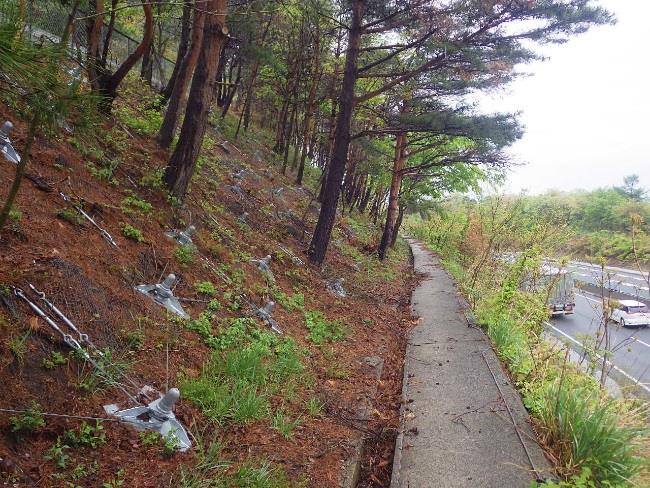

Minden tervezési feladatnál ki kell menni a helyszínre, és be kell járni a környéket. A meglévő épületek károsodásai, a növényzet, a domborzat és a környéken élőktől szerzett információk együtt nagyon sokat elárulnak a várható geotechnikai viszonyokról. Az alábbi interaktív ábrán hat tipikus megfigyelési szempontot tekinthetsz át.
Kattints egy számra a képen, hogy felfedezd, mit jelent geotechnikai szempontból.
A környéken élők értékes információforrást jelentenek: érdemes rákérdezni a korábbi építményekre, ásott kutakra, talajvíz-ingadozásra, pinceelöntésre.

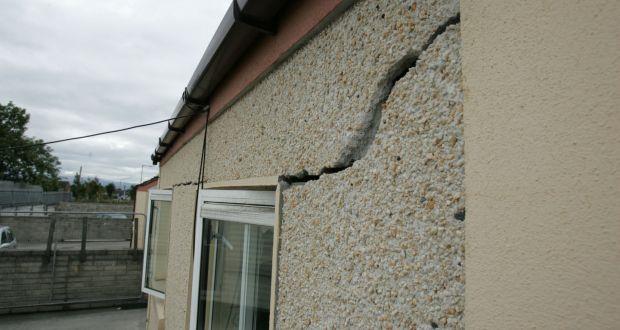

Több építményen megjelenő hasonló károsodás egyértelmű talajeredetű figyelmeztetés. Az ilyen jellegű észlelést mindig dokumentálni kell.
Magyarországon számos helyen fordul elő aláüregelés (pince, bánya, üreg). A pince- és bányakataszter ellenőrzése minden tervezésnél ajánlott.

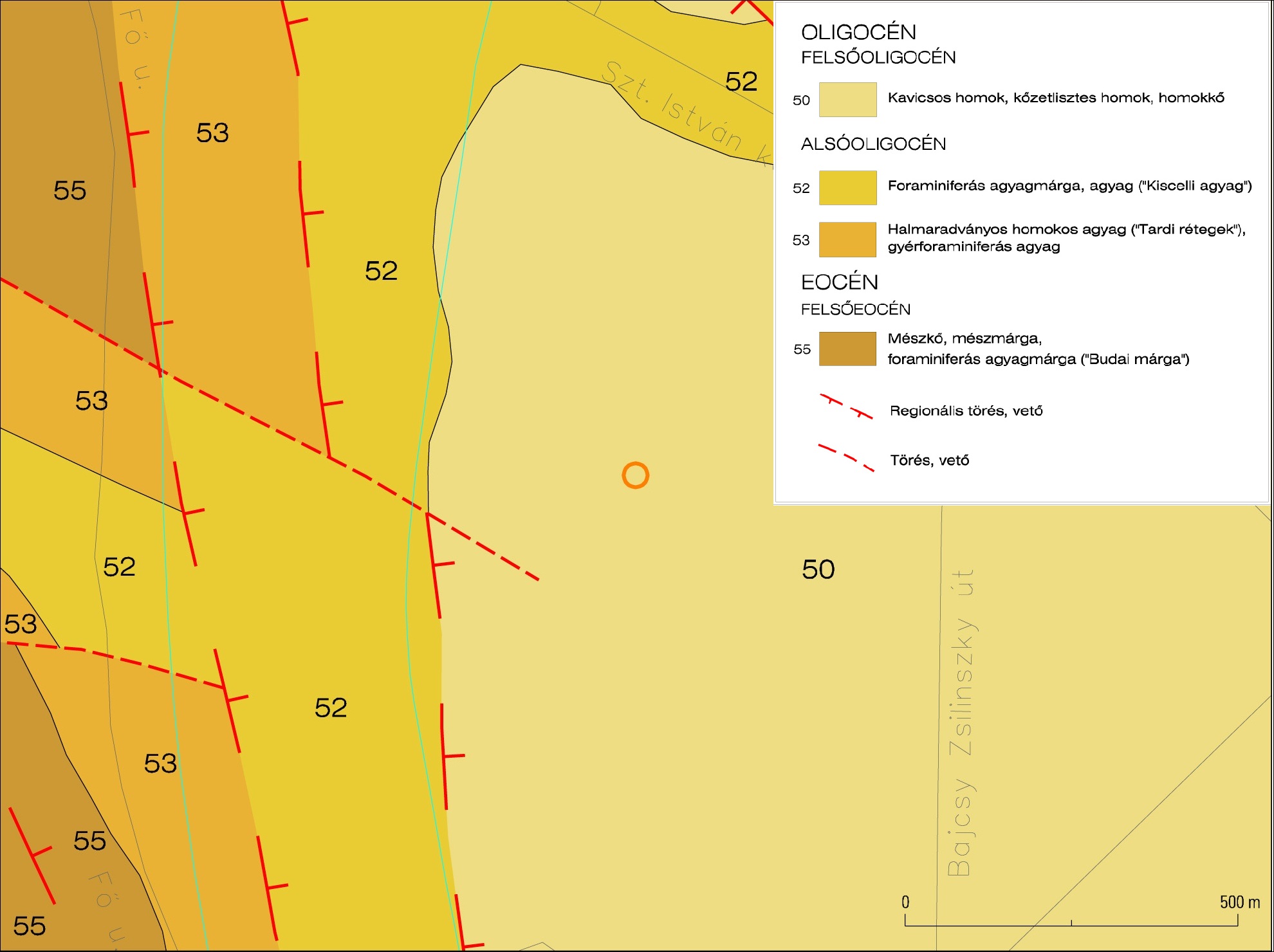

A földtani térképek alapján már a feltárás előtt is becslés adható a területen várható geológiai képződményekre. Kor szempontjából két alapvető csoportot különböztetünk meg.

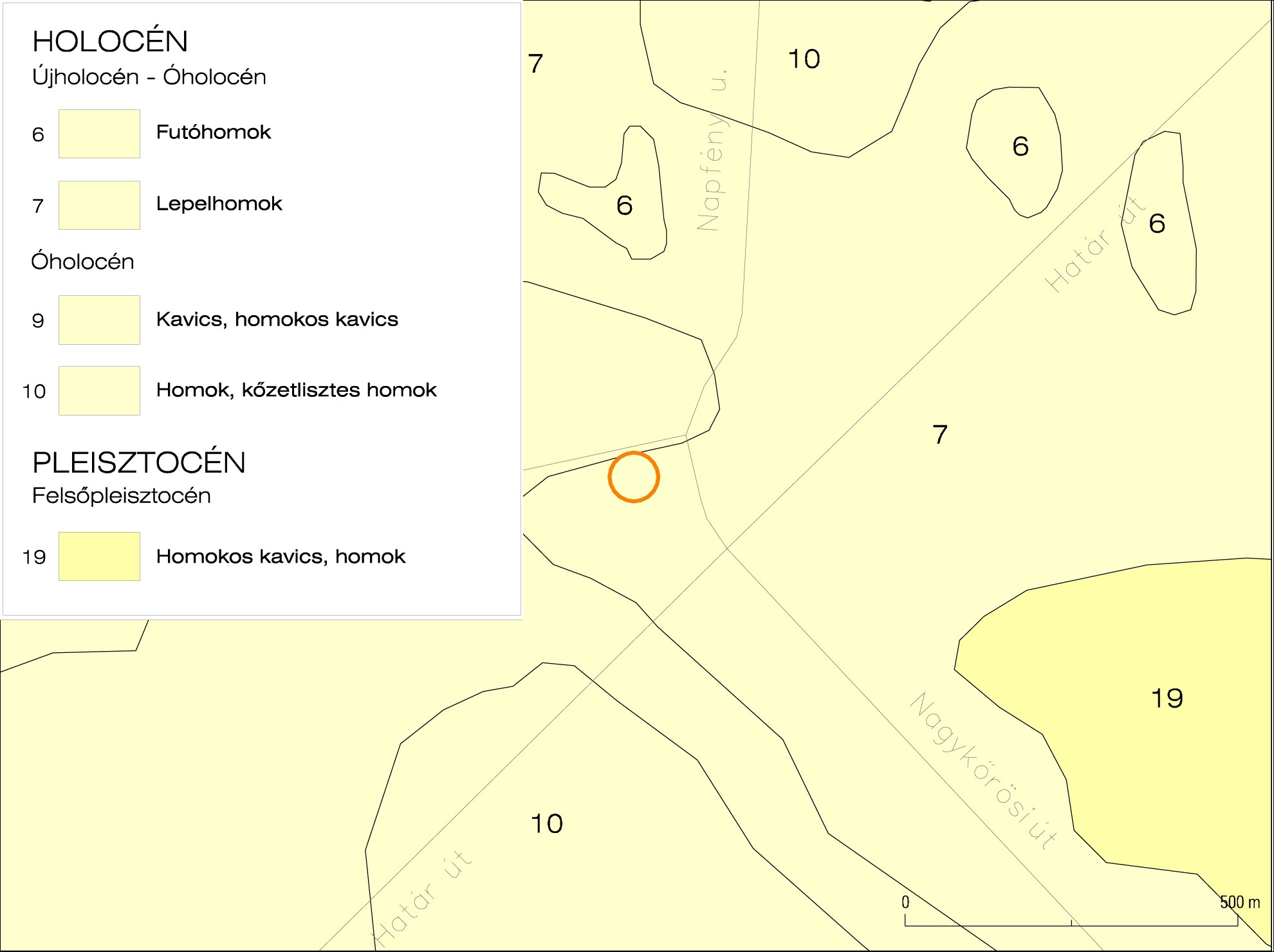

A fedett térképek a felszínen lévő, negyedidőszaki (holocén és pleisztocén) talajokat ábrázolják, tehát azt a réteget, amelyre Magyarországon jellemzően alapozunk (ha nincsen több szint pince).
A földtani térképeken túl számos egyéb, részben tematikus adatforrás áll rendelkezésre. Ezek többsége Budapestre és a nagyvárosokra vonatkozik részletesebben, de az országos térképek mindenütt használhatók kiindulásként.

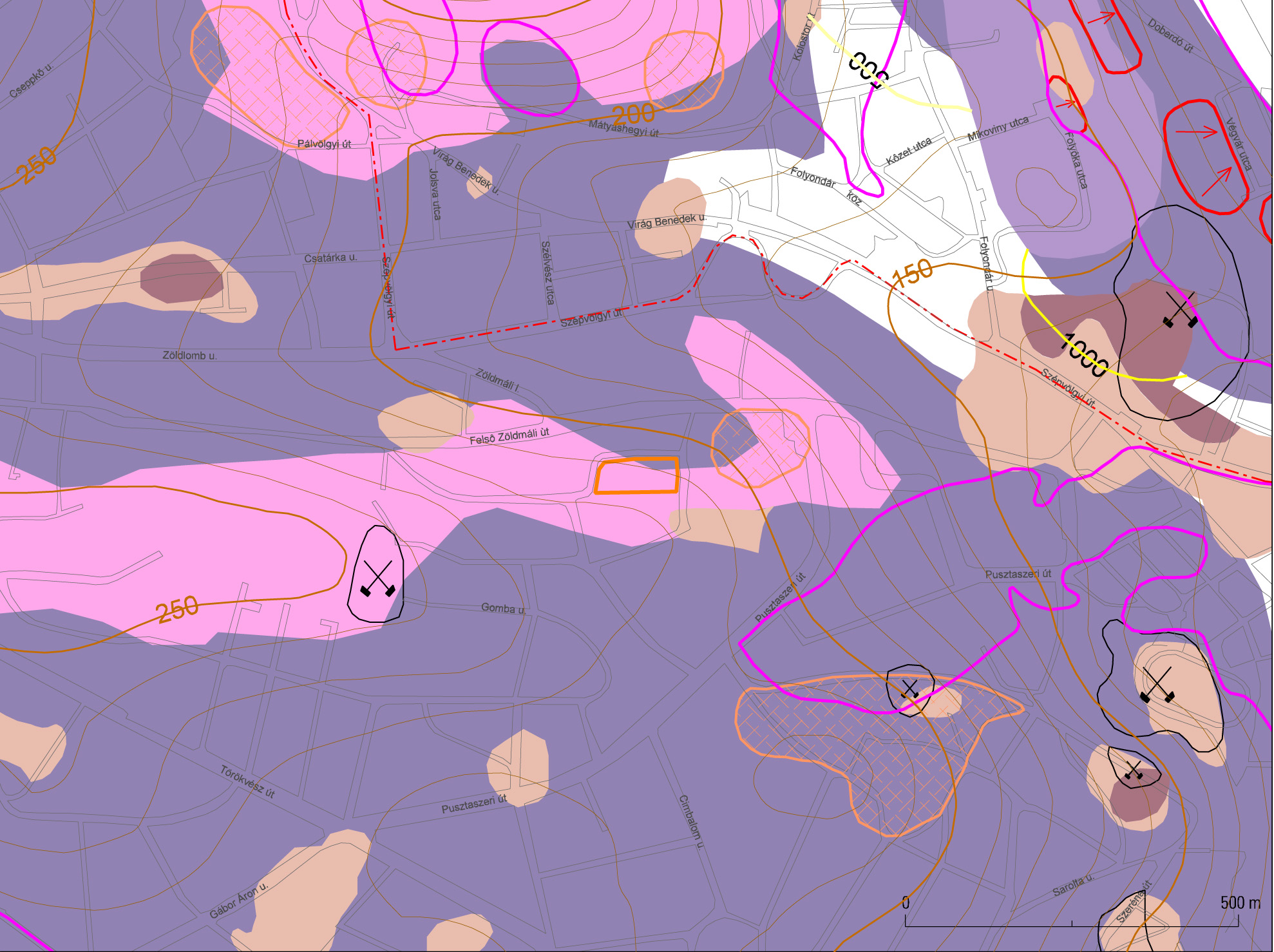

Elsősorban Budapesten: feltöltések, eltemetett medrek és holtágak, csúszásveszélyes területek, karszt-, hasadék- és rétegvíz-előfordulás, valamint a talajvíz szulfáttartalma.

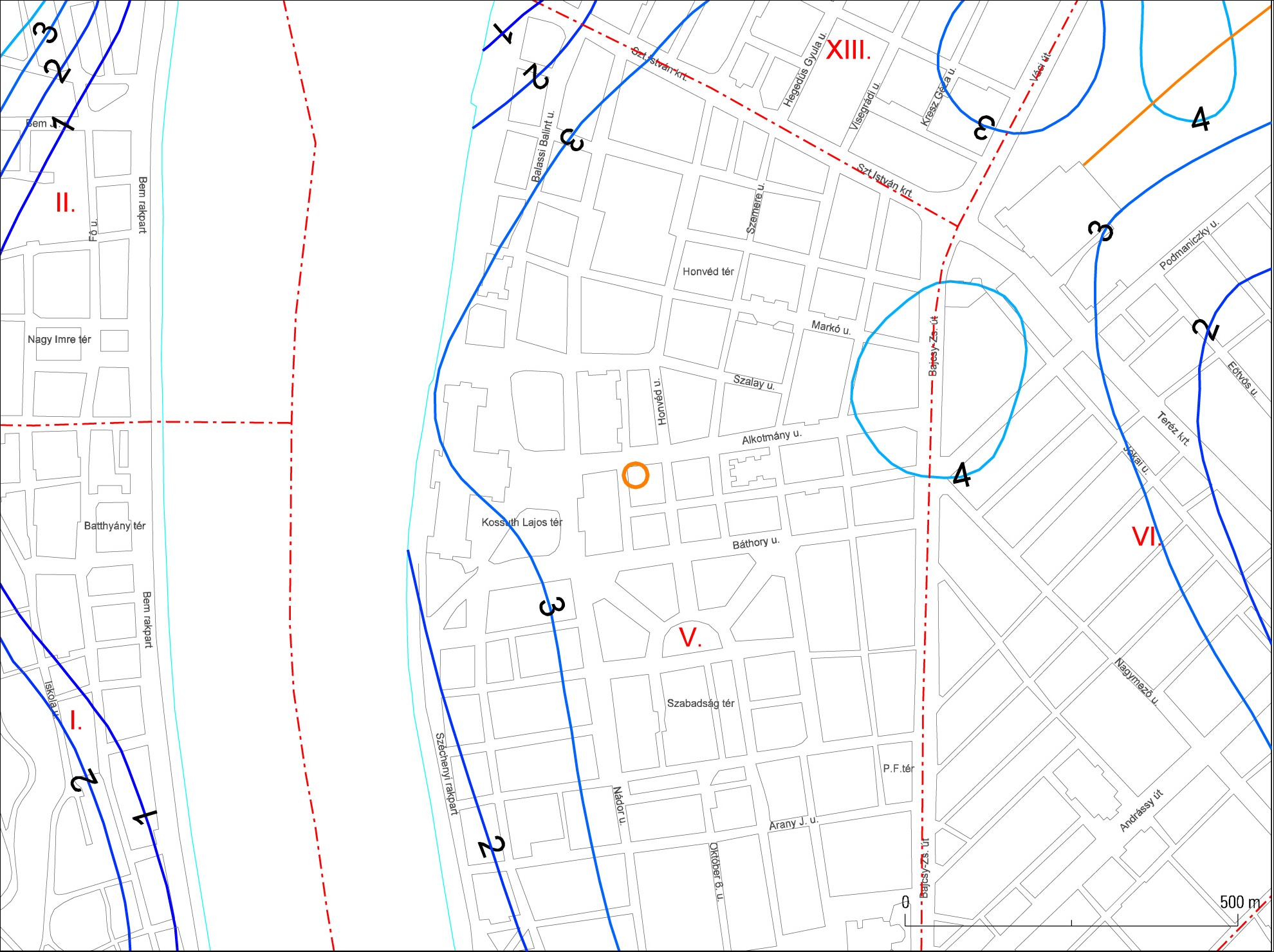

Országos térkép az átlagos talajvízszint mélységével. Budapestre részletesebb anyag: az átlagos és a becsült maximális vízszint felszín alatti mélysége is színkódolva.

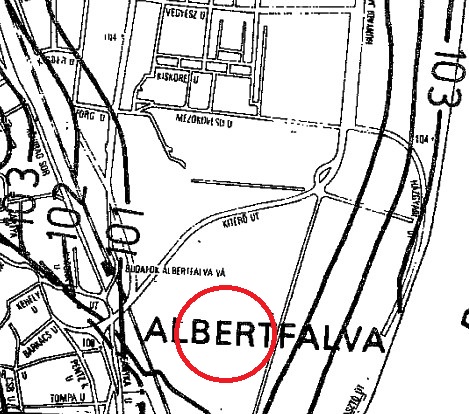

A becsült maximális talajvízszint izovonalai Balti szinten, valamint a talajvízszint-megfigyelő kutak helyei. Ma is használatos referencia.

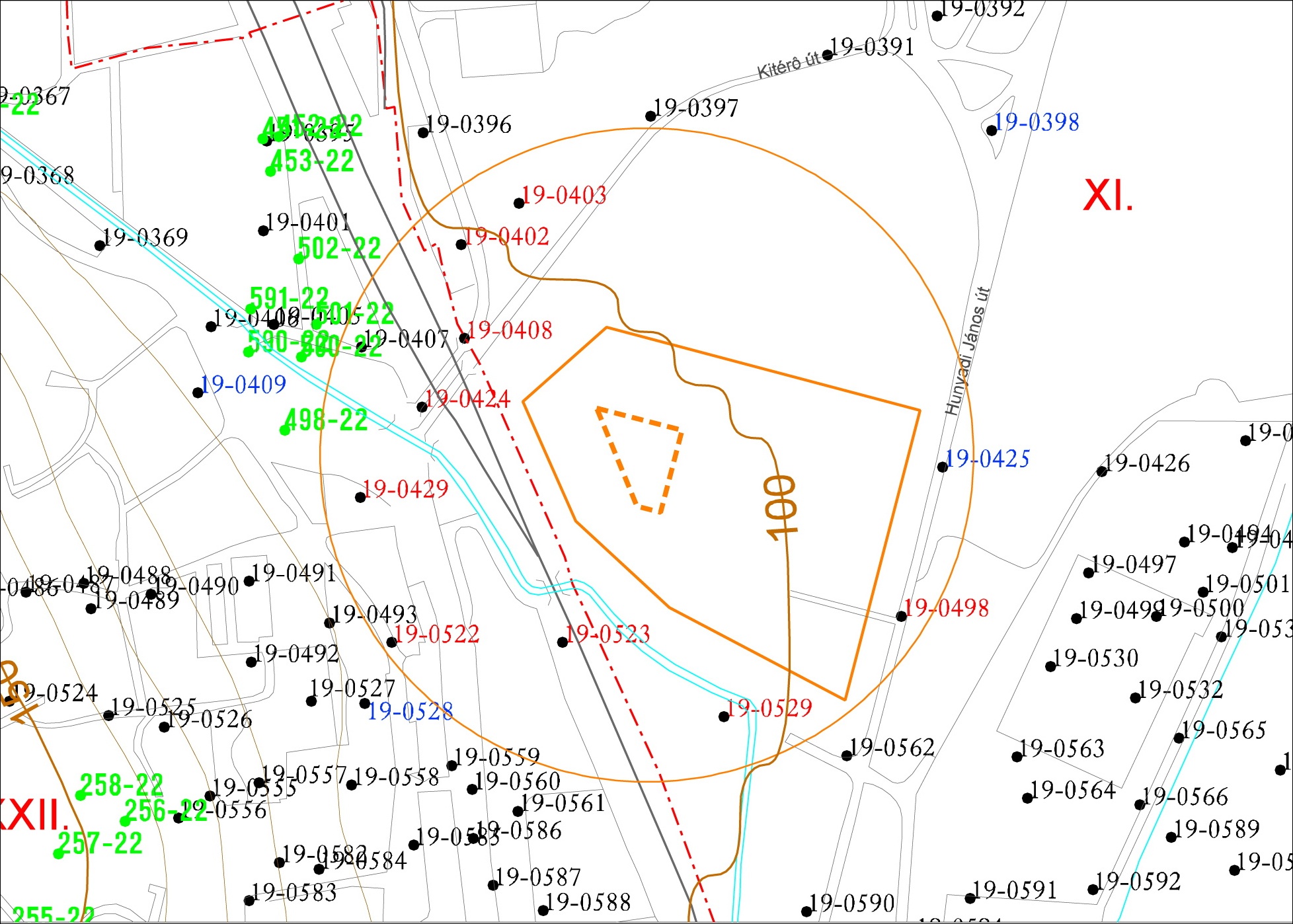

Az Építésügyi Dokumentációs és Információs Központ kezelésében: digitálisan, ingyenesen elérhető korábbi szakvélemények és feltárási adatok. Jelentős mennyiségű 1990 előtti anyag.
10 kérdés a fejezet anyagából. Az eredmény visszajelzést ad arra, mely részekhez érdemes még visszatérni.
Az adatgyűjtés és helyszíni szemle után készül a feltárási terv: meghatározzuk, hogy milyen típusú, mélységű és mennyiségű feltárást készítünk. Ezt követően a kijelölt módszerekkel helyszíni feltárás történik. A módszerek két fő csoportba sorolhatók: közvetlen és közvetett feltárások.
A talajfeltárások két alapvetően eltérő logikát követnek. A közvetlen módszerek fizikailag feltárják a talajt, a közvetett módszerek pedig a talajra gyakorolt hatásból következtetnek annak tulajdonságaira. A két csoport általában együtt, egymást kalibrálva használatos.
Ténylegesen feltárjuk a talajt: látjuk a rétegződést, mintát tudunk venni és közvetlenül megmérjük a talajvízszintet. A laboratóriumi vizsgálatok alapja.
Nincs közvetlen feltárás, mintavétel. Egy rudazatot nyomunk, ütünk vagy csavarunk a talajba, vagy fizikai mérést végzünk a felszínen, és a hatásból következtetünk a talaj tulajdonságaira.
Talajminta, rétegszerkezet pontos megismerése, talajvíz közvetlen mérése. A laboratóriumi vizsgálatok alapja — minden helyszínen legalább egy közvetlen feltárás szükséges.
Folyamatos, gyors adatszolgáltatás a teljes mélységben (CPT). Olcsóbb a fúrás+mintavétel+labor együttesnél. Csak a fúrással kalibrálva használható megbízhatóan.
A két módszer kombinálva adja a legjobb eredményt. A közvetett vizsgálatokat mindig kalibrálni kell a fúrásokból nyert laboratóriumi vizsgálati adatokkal.
Két fő közvetlen feltárási mód: a fúrások mélységi adatokat adnak, a kutatógödrök pedig nagy szelvényben láthatóvá teszik a rétegződést. Válassz alább, hogy melyiket szeretnéd áttekinteni.
Az alábbi modulokban a hazai gyakorlatban leggyakrabban alkalmazott fúrási technológiákat tekintheted át. Kattints egy módszerre a részletekért.
Állíts össze egy rétegsort (drag and drop) a talajtípus-paletta segítségével, majd indítsd el a fúrógépet. Figyeld, ahogy a forgó csigafúró behatol a talajba — a jobb oldali fúrásszelvény élőben épül, ahogy a fúró új rétegekbe lép.

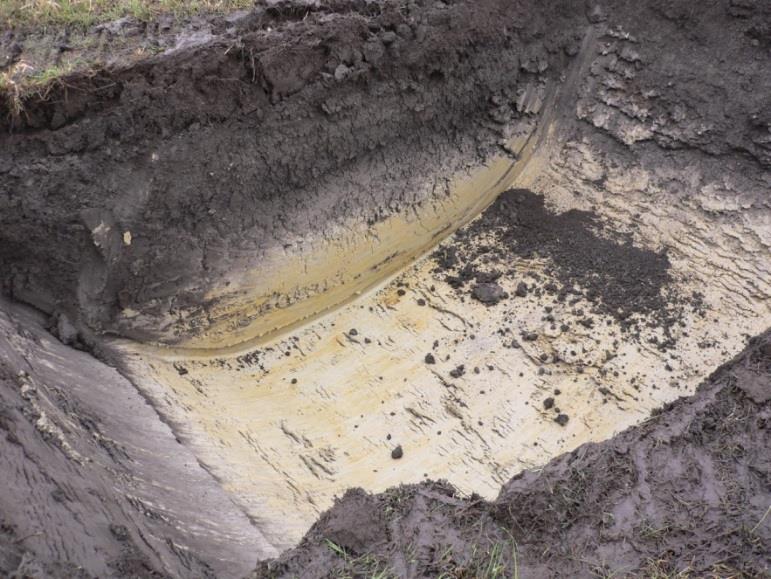

A kutatógödröket kézzel vagy markolóval készítjük. Előnye a fúrásokkal szemben, hogy a rétegződés nagyobb szelvényben látható, és könnyű zavartalan mintát venni. Hátránya: csak a talajvízszintig alkalmazható, és nagyobb mélységnél dúcolás vagy rézsűs kiemelés szükséges.
Feltöltés vagy szerves rétegek eloszlásának „letapogatása" — markolóval gyorsan készíthetők 2–3 m-es gödrök. Kötött, állékony talajban függőleges földfallal is kiemelhető.

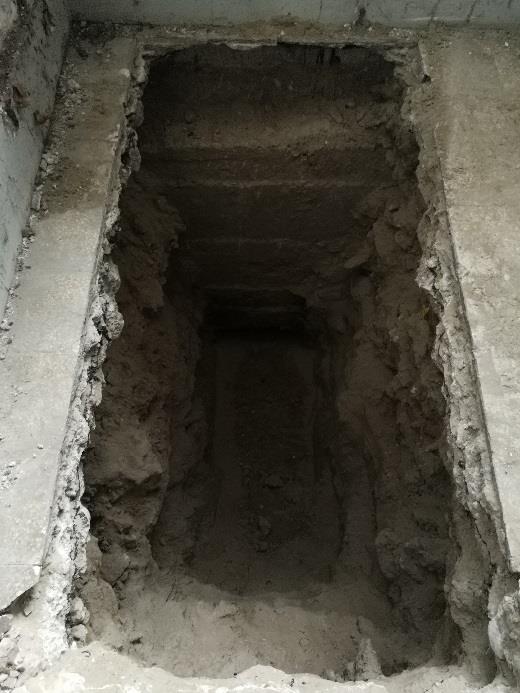

Sűrűn alkalmazott változat: meglévő épület alapozásának feltárása (alapozási sík, alapszélesség). Emeletráépítésnél vagy közvetlen szomszédos építkezésnél elengedhetetlen.
A kutatógödör ne essen a tervezett alapok helyére. A visszatöltött, tömörítetlen anyag később éppen a feltárás helyén okozhat süllyedést.
A közvetett módszerek nem nyitják meg a talajt — vagy felszíni fizikai mérésből következtetnek, vagy behatolási ellenállásból. Gyors, folyamatos adatot szolgáltatnak, de mintavétel nincs: a fúrásokat nem helyettesítik, csak kiegészítik.
A talajfelszínen végzett fizikai mérésekből következtethetünk a rétegződésre, a talajok állapotára, a talajvíz helyzetére és üregek jelenlétére. Gyors eredményt szolgáltatnak, előzetes vagy kiegészítő információként a feltárásos talajfelderítés támogatására kiválók.

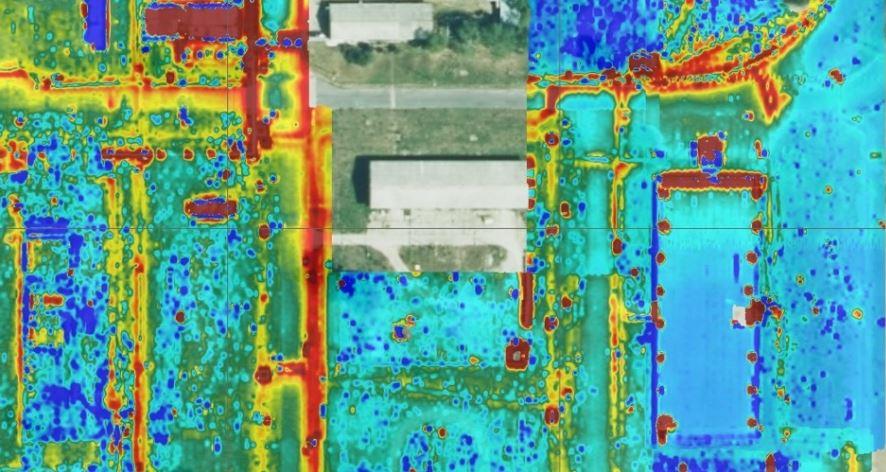

Indukált örvényáramokból a felszín alatti rétegek vezetőképességét határozza meg. Falmaradványok, csővezetékek, üregek térképezése, talajtípusok elkülönítése.

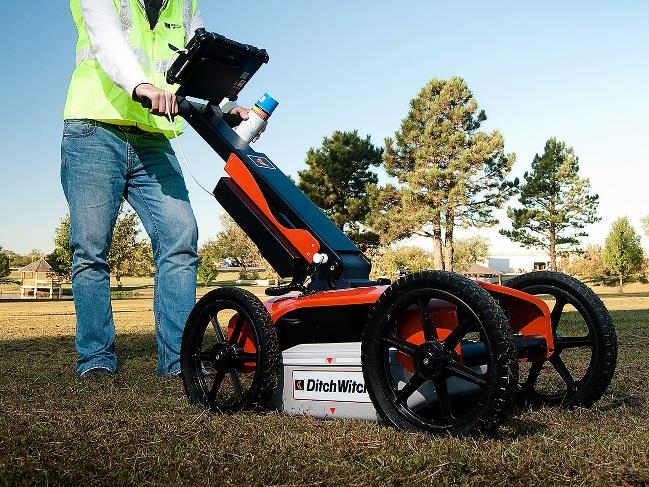

Nagyfrekvenciás radarantennával gerjesztett elektromágneses hullámok réteghatárokról visszaverődnek. Közműkutatás, eltemetett objektumok, talajvízszint, karszt.

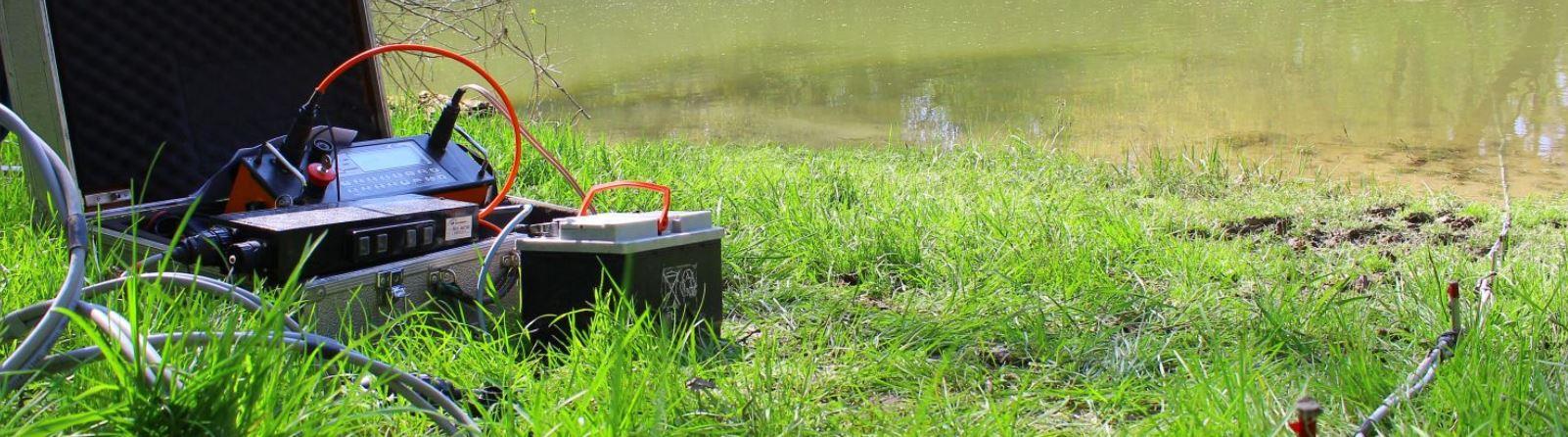

Elektródasor mentén mért elektromos ellenállásból tomografikus szelvény. Vízbázis-kutatás, gátvizsgálat, alagutak. Akár több 100 m-es kutatási mélység.

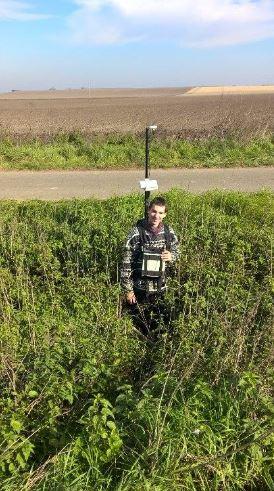

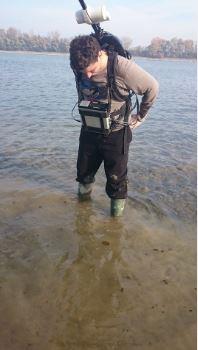

A földi mágneses tér torzulását méri magnetométerrel. Fém csővezetékek, kábelek, sírok, épületmaradványok. Régészeti és geotechnikai kutatás.

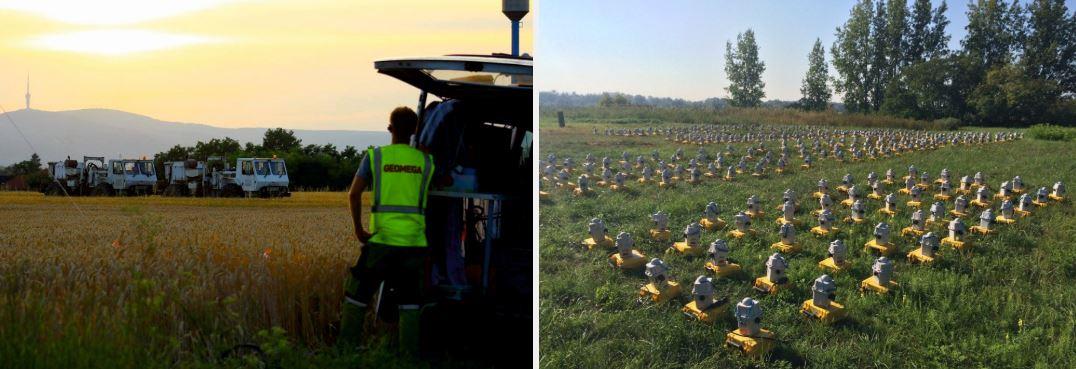

Mesterségesen gerjesztett rugalmas hullámok visszaverődéséből rétegszelvény. P- és S-hullámsebesség, Young-modulus mérése — roncsolásmentes mechanikai paraméterek.

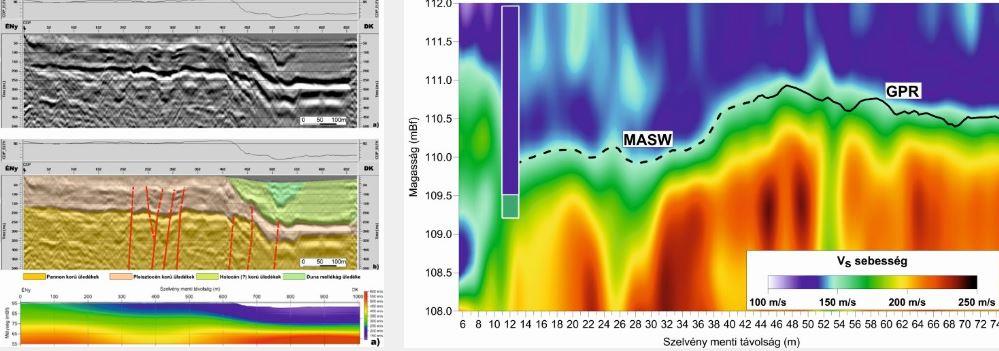

A geofizikai módszereket gyakran kombinálva alkalmazzák. Például egy földradar-szelvény + geoelektromos tomográfia jelentősen pontosabb képet ad.
A felszínről egy rudazatot nyomunk, ütünk vagy csavarunk a talajba, és a behatolási ellenállásból következtetünk a talaj tulajdonságaira. Mintavétel nincs (kivéve SPT), gyors és jóval olcsóbb, mint a fúrás+labor. Mindig kalibrálva használjuk a fúrásos eredményekkel.
A talajmintákat zavartságuk szerint öt minőségi osztályba soroljuk, a mintavételi módszereket pedig A, B és C kategóriába. A laborban végzett vizsgálatok köre attól függ, milyen minőségű mintát hozunk be (MSZE CEN ISO/TS 22475-1 szabvány).

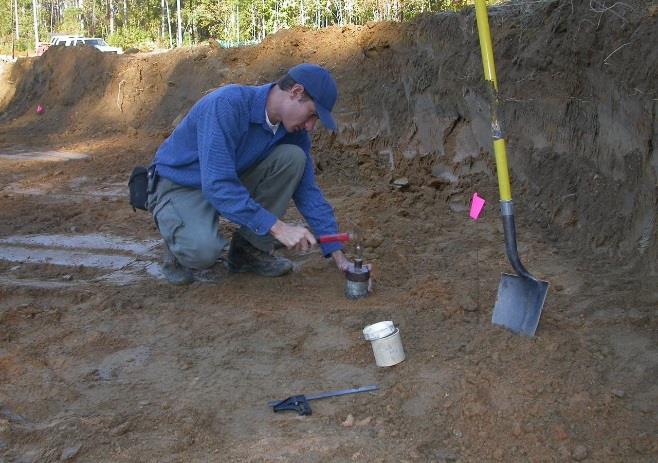

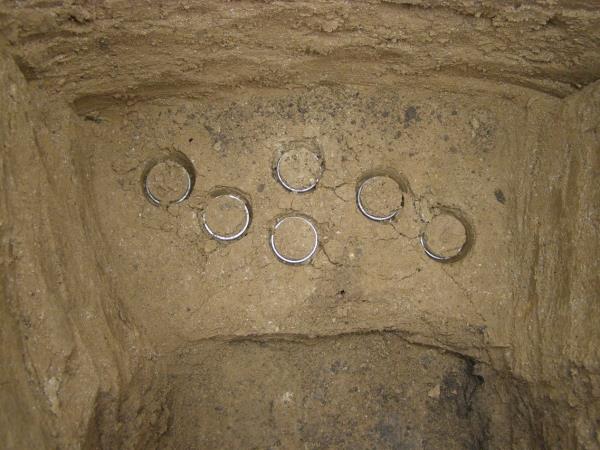

A talajszerkezet nem változik meg az eredetihez képest. Minden laborvizsgálat elvégezhető.
Nagyon kis mértékű zavar. Minden vizsgálat elvégezhető megfelelő mintavevővel.
Az összetétel és víztartalom természetes, de a fázisos állapot részben zavart.

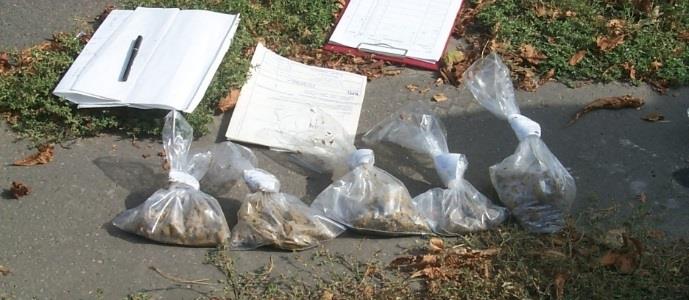

Talajazonosítás lehetséges, természetes víztartalom mérhető.
Talajazonosítás lehetséges, Proctor vizsgálat készíthető és a szervesanyag is mérhető.

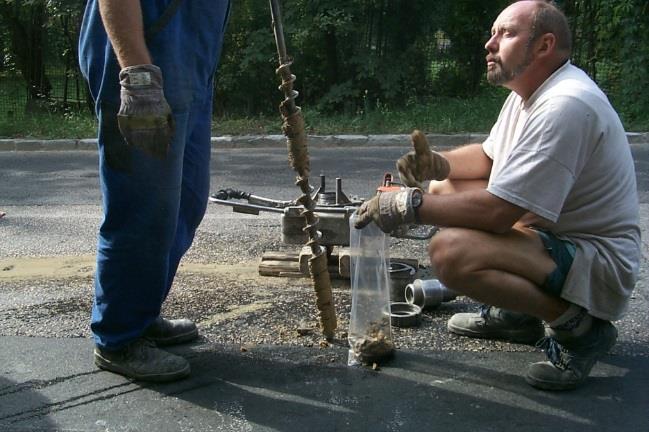

A mintavételi módszerek három kategóriába sorolhatók aszerint, hogy milyen mintaminőséget eredményeznek:
Megjegyzés: kohéziómentes szemcsés talajokból sem fúrásból, sem kutatógödörből nem lehet zavartalan mintát venni. A tömörség helyszíni mérése külön módszerekkel történik (pl. homokszórás, gumimembrános tömörségmérés).
10 kérdés a Talajfeltárás fejezet anyagából.
A feltárási terv készítése során a vizsgálati típusok kiválasztásán kívül meg kell határozni a szükséges feltárási mélységeket és a feltárások egymástól való távolságát. Mindkettő függ a tervezett építmény típusától és méretétől, a geotechnikai kategóriától, a tervfázistól és a geológiai adottságoktól. Az MSZ EN 1997-2 és az MMK Geotechnikai Tagozata ad ajánlásokat.
A feltárás mértéke a tervfázistól is függ. Kezdetben elegendő lehet a meglévő adatokra támaszkodni, de a kiviteli fázisra már sűrűbb feltárás szükséges, hogy minden geotechnikai feladat (alapozás, munkatér-határolás, víztelenítés) megtervezhető legyen.
Sokszor még feltárás nélkül, csak a rendelkezésre álló adattári adatokra támaszkodva készíthető előkészítő talajvizsgálati jelentés.
Minden lényeges geotechnikai információ ismert legyen. El kell tudni dönteni: síkalapozás vagy mélyalapozás a megfelelő.
Olyan sűrűn telepítjük a feltárásokat, hogy minden geotechnikai feladat (alapozás, munkatér-határolás, víztelenítés, stb.) kiviteli szinten gazdaságosan megtervezhető legyen.
A feltárás mértékét a feladat geotechnikai kategóriába sorolása befolyásolja. Ezt az altalaj-viszonyok összetettsége, az építmény jellemzői és a kockázatok határozzák meg. 3 geotechnikai kategória van.
A feltárási tervet sok esetben a helyszínen módosítani kell, ha nem az előzetesen várt rétegződés jelenik meg. A feltárást nem szabad puha/szerves talajban abbahagyni, akkor sem, ha az ott végződne.
Minden helyszínen legalább egy közvetlen fúrásos vagy nyílt feltárás szükséges, és mintavételezés laboratóriumi vizsgálatokra. A közvetett vizsgálatok ezt egészítik ki.
A szükséges feltárási mélységet a várható feszültségi határmélység (lehatási zóna) határozza meg. Az alábbi kalkulátor a leggyakoribb alapozástípusokra ad becslést a vonatkozó ajánlások szerint.
Sáv- és pilléralap esetén az alapozási sík alatt min. 4–6 m, de minimálisan az alapszélesség 3-szorosa.
| Alapozás típusa | Minimális feltárási mélység |
|---|---|
| Sáv- és pilléralap | Az alapozási sík alatt min. 4–6 m, de min. az alapszélesség 3-szorosa |
| Lemezalap | A kisebbik lemezméret 0,5–1,0-szerese |
| Egyedi cölöpalap | A cölöp talpa alatt a cölöpátmérő 5-szöröse |
| Széles munkagödör | Az alsó síkja alatt min. a kiemelési mélység 0,4-szerese, de min. 2 m |
| Keskeny munkaárok | A fenékszint alatt min. 2 m, de legalább a szélesség 1,5-szerese |
Megjegyzés: a feltárást puha/szerves talajban, feltöltésben akkor sem szabad abbahagyni, ha az előzetesen meghatározott mélységnél itt végződne. Mindig az állékony, teherbíró rétegig kell feltárni.
A feltárások egymástól való minimális távolsága függ a tervfázistól, az építmény méreteitől és jellegétől, valamint a geológiai adottságoktól. Az alábbi felsorolás a kiviteli tervfázisra és átlagos geológiai adottságokra ad iránymutatást.
| Építmény típusa | Minimális feltárás-szám / távolság |
|---|---|
| Kisebb épületek (pl. családi ház) | Min. 2–3 db feltárás |
| Magasépületek, ipari szerkezetek, csarnokok | Min. 3 db, max. 25–40 m-re egymástól |
| Nagy alapterületű épületek, ipari parkok | Max. 40–60 m-es hálózatban |
| Hidak (fesztávtól függően) | Támaszonként min. 1–2 db fúrás és CPT szondázás |
| Speciális szerkezetek (pl. kémények, szélkerek) | Min. 3 db feltárás, lehetőleg egyik CPT szonda |
Hasonló előírások és ajánlások vonatkoznak út-, vasút- és vízépítési földművekre, közművekre és alagutakra is.
10 kérdés a Feltárások mértéke fejezetből.
A talajvíz helyzete számos területen meghatározó: az alapozási sík felvétele, a munkagödör víztelenítése, a felúszási veszély, a talajfizikai jellemzők változása. Ebben a fejezetben áttekintjük a talajvíz típusait, a fontos vízszinteket, és a talajvíz agresszivitásának kezelését.
A talajvíz a tervezés szinte minden geotechnikai feladatát érinti. A pontos felderítés nélkül az alapozási sík meghatározása, a víztelenítés, a felúszási veszély vagy a vízszintingadozás hatása mind kockázattá válik.
Alapozási sík, munkagödör víztelenítése, felúszási veszély, talajvíz visszaduzzasztás (METRÓ alagút, földalatti garázs), hidrológiai egyensúly.
A vízszint-ingadozás közvetlenül befolyásolja a talaj szilárdságát és összenyomhatóságát. A süllyedésszámítás eredménye is ezzel változik.
Vízkivétel, talajvízszint-süllyesztés, csőtörés, erdőirtás, bányanyitás, halastó/víztározó létesítés — mindegyik megbontja az egyensúlyt.
A talajvíznek többféle megjelenési formája van. Összefüggő talajvíznek a felszín alatti első vízzáró réteg feletti, a talaj hézagait teljesen kitöltő vizet nevezzük. Ennek felszínén lehet légköri (szabad / nyílt víztükrű) vagy nyomás alatti (zárt víztükrű) állapot.
Az első vízzáró réteg feletti, hézagokat teljesen kitöltő víz. Ha légköri nyomáson áll, szabad / nyílt víztükrű. Ha nyomás alatti, zárt víztükrű.
Lokálisan, koncentrált beszivárgás hatására kialakuló víz egy vízzáró agyaglencse felett. Kiterjedése korlátozott, de tervezési szempontból fontos lehet.
Hegyvidéken jellemző. Nem összefüggő talajvíz, hanem vízzáró rétegek között lévő vékonyabb vízáteresztő (homokos) rétegekben „vándorol" a völgy felé. Csúszásveszélyt okozhat.
Karbonátos kőzetek üregrendszerében és sziklák hasadékaiban előforduló víz. Ott jellemző, ahol nincs összefüggő talajvíz — pl. budai hegyek.
Az összefüggő talajvíz szintje sosem állandó: szezonális és egyéb hatások miatt egy vízjáték mellett változik. Tervezéskor több jellemző vízszintet különböztetünk meg, és mindegyiknek más a szerepe.
Húzd a csúszkát: a vízszint a becsült MIN és MAX között változik szezonálisan és egyéb hatások miatt.
| Vízszint | Jelentés |
|---|---|
| Megütött vízszint | A feltáráskor először észlelt mélység (fúráskor vagy kutatógödörben). |
| Nyugalmi vízszint | A feltáráskor „beállt" vízszint, miután a víznyomás kiegyenlítődött. |
| Becsült minimális | 50 éves gyakorisággal előforduló várható legalacsonyabb vízszint (1 éves referencia, 2% valószínűség). |
| Becsült maximális (karakterisztikus) | 50 éves gyakorisággal várható legmagasabb vízszint. Erre méretezünk. |
| Mértékadó (tervezési) | A becsült maximális biztonsági tartalékkal megnövelt értéke (EC7 szerint, határállapottól függően). |
| Építési vízszint | A kivitelezéskor várható vízszint — a víztelenítés tervezésének alapja. |
A vízjáték (vízszint-ingadozás) mértéke területtől függően max. 0,5–1,0 m, de élővizek (folyók, tavak) közelében elérheti a 6–8 métert is, mivel a talajvíz „kommunikál" a vízfolyással.
Az eddigi szakasz az összefüggő talajvízről szólt. A talajvíz azonban több „típusban" is előfordulhat — kattints a fülekre az adott típus szelvényének és kockázatainak megtekintéséhez.
Ha a mértékadó talajvíz eléri a szerkezetet, a vegyi összetétel — különösen a szulfáttartalom — meghatározza, hogy oldódik, duzzad vagy bomlik-e a beton. Az MSZ 4798-1:2016 szabvány négy kitéti osztályt definiál.
Az MSZ 4798-1:2016
1. táblázata
| Kitéti osztály | Szulfátion-tartalom (SO₄²⁻) | Megnevezés |
|---|---|---|
| — | < 200 mg/l | Nem agresszív |
| XA1 | 200 – 600 mg/l | Enyhén agresszív |
| XA2 | 600 – 3000 mg/l | Mérsékelten agresszív |
| XA3 | 3000 – 6000 mg/l | Nagymértékben agresszív |
Mérsékelten agresszív környezet. A betonra fokozott figyelem kell: szulfátálló cement, nagyobb cementtartalom, kisebb v/c arány.
Az egyes kitéti osztályokhoz előírt védekezési módszereket az MSZ 4798-1:2016 1. táblázata részletezi: szükséges cementfajta, cementtartalom, minimális betonminőség, szerkezetvastagság, betontakarás. A pH és más jellemzők
(pl. ammóniumion, magnéziumion) is fontosak — a teljes vegyi vizsgálatot mindenképpen el kell végezni.
10 kérdés a Talajvíz fejezetből.
A feltárási és laboratóriumi vizsgálati eredményeket a geotechnikai tervező egy talajvizsgálati jelentésben foglalja össze. Ez a dokumentum tartalmazza az összes adatot és értékelést, amire a tervezőknek (elsősorban tartószerkezeti és geotechnikai) szüksége van. Az alábbiakban áttekintjük a jelentés szerkezetét és az azt kísérő grafikus dokumentumokat.
A talajvizsgálati jelentés két fő részből áll. Az első rész az összegyűjtött információkat mutatja be, a második pedig azok mérnöki értékelését. Kattints a tartalmi pontokra a részletekhez.
A jelentés első alapvető eleme: a vizsgált terület és a tervezett építmény azonosítása. Itt rögzítjük a telek elhelyezkedését, közlekedési viszonyait, az építmény típusát, méreteit, várható terhelését.
Ide tartoznak az ismert előzmények is: korábbi építmények, korábbi feltárások, helyszíni szemle eredményei.

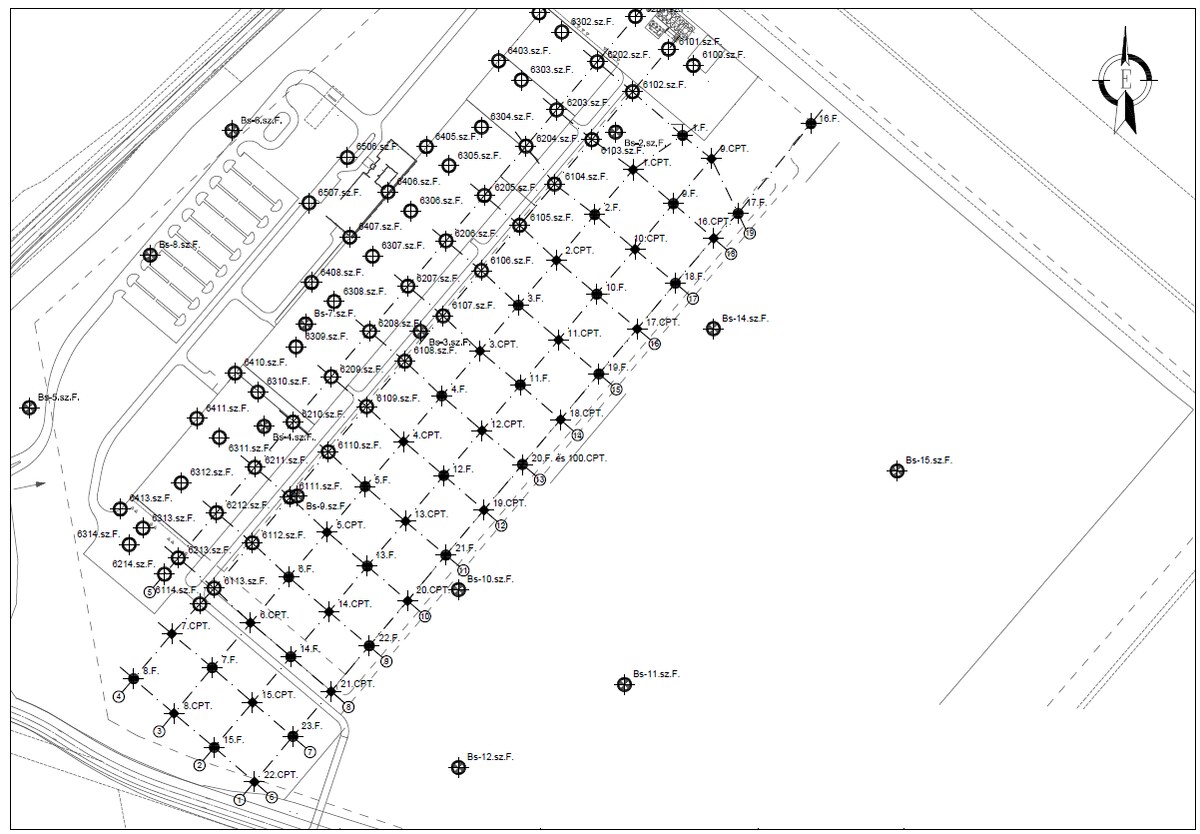

A végleges feltárási terv alapján feltárási helyszínrajzot készítünk. Ezen feltüntetjük az egyes feltárások jelét, helyzetét, valamint a tervezett rétegszelvények nyomvonalát. A pontos koordinátákat a jelentés szövege rögzíti.
Nagy alapterületű csarnok esetén tipikus a 40–50 m-es hálózat. A különböző vizsgálatok (fúrások, DPH, CPT, stb.) felváltva, több ütemben készülhetnek.

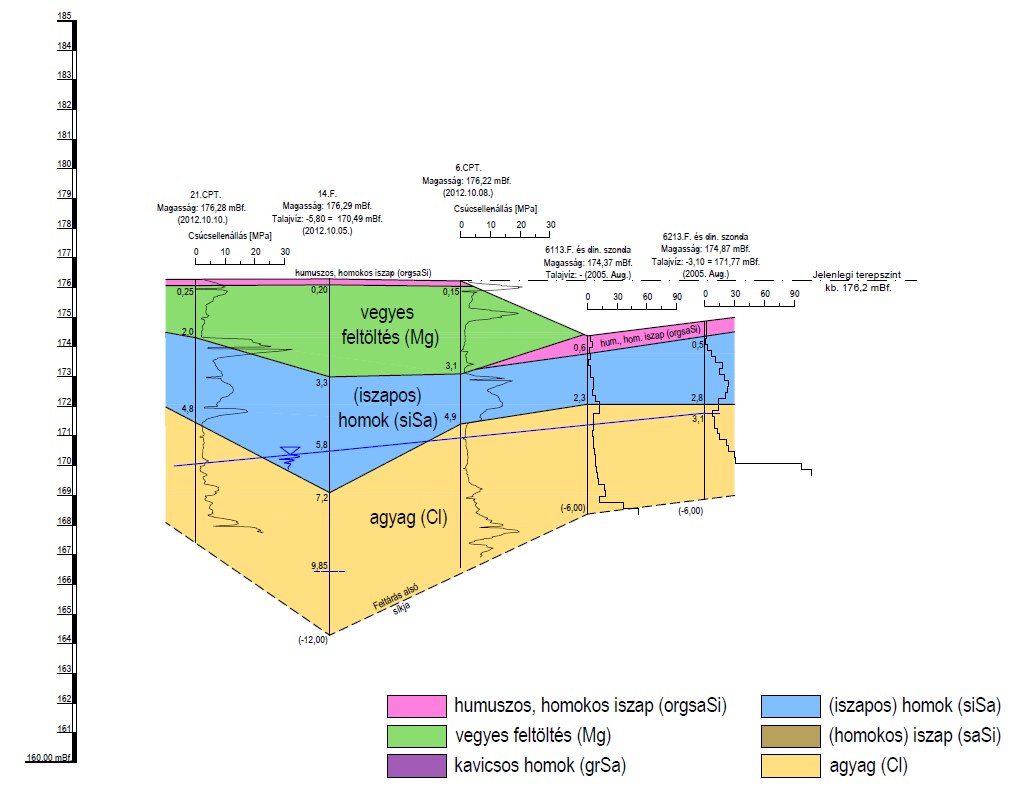

A helyszínrajzon meg kell adni a tervezett rétegszelvények nyomvonalát (jelölve például
A–A', B–B', stb.). A szelvények több feltárási pontot kötnek össze.
A helyszínrajz csak vizuális — a pontos GPS-koordinátákat és magasságokat a talajvizsgálati jelentés szöveges része rögzíti.

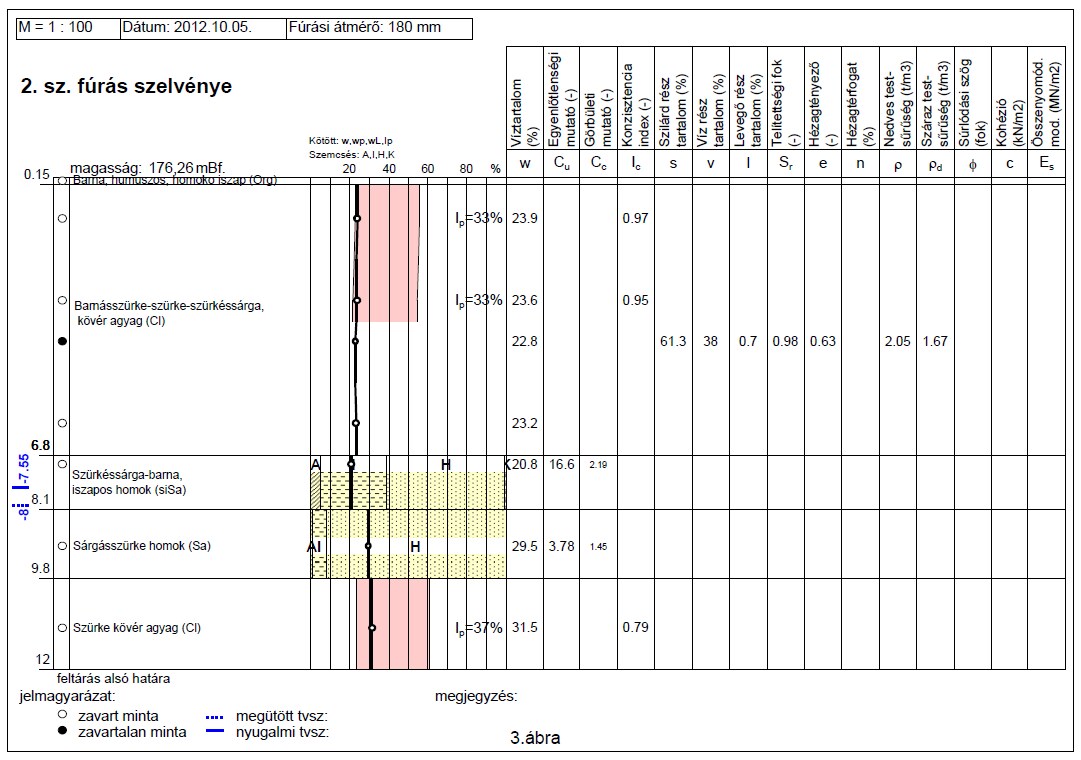

Egy fúrásban észlelt rétegsort és talajvízadatokat a laboratóriumi vizsgálatokkal együtt egy fúrásszelvényben rögzítjük. Több feltárási pontot egy közös ábrán egyesítve rétegszelvényt kapunk — a rétegeket lineáris interpolációval kötjük össze a feltárási pontok között.
A talajvizsgálati jelentés második fő része az értékelést tartalmazza:
| Tartalmi elem | Mit tartalmaz |
|---|---|
| Eredmények bemutatása | A vizsgálati eredmények áttekinthető, értékelt összefoglalása |
| Fúrás- és rétegszelvények | Grafikus ábrázolás, a rétegződés szöveges ismertetése |
| Talajvízviszonyok | Észlelt talajvíz helyzet, különböző vízszintek, agresszivitás |
| Tervezési paraméterek | A tervezéshez közvetlenül felhasználható mechanikai és fizikai paraméterek |
10 kérdés a Talajvizsgálati jelentés fejezetből.
Az alábbi 50 igaz/hamis állítás a teljes tananyagot felöleli — minden fejezetből (Bevezetés, Adatgyűjtés, Talajfeltárás, Feltárás mértéke, Talajvíz, Eredmények értékelése) szerepelnek állítások. Döntsd el, hogy minden állítás igaz vagy hamis, minden válasz után magyarázat következik. A végén értékelést kapsz.
